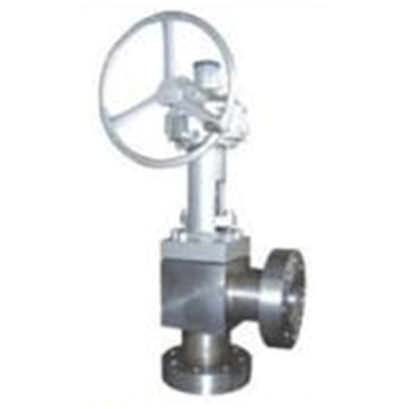

角式截止閥啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式為升降式。通過蝸輪傳動裝置實現啟閉，啟動力矩小，J344Y-160、J344Y-320蝸桿傳動角式截止閥適用于工作溫度≤200℃的氮、氫、氨混合氣堿液等介質的管路上做啟閉用。
產品主要性能參數
|
公稱壓力PN/Mpa |
試驗壓力ps/Mpa |
工作壓力p/Mpa |
工作溫度/℃ |
工作介質 |
|
|
殼體 |
密封 |
||||
|
16 |
24 |
17.6 |
16 |
≤200 |
氮、氫、氨混合氣堿液 |
|
32 |
48 |
36 |
32 |
||
產品主要零件材料
|
零件名稱 |
閥體 |
閥桿、調節(jié)環(huán) |
填料箱、連接套 |
填料 |
|
名稱 |
碳鋼 |
鉻鋼 |
碳鋼 |
聚四氟乙烯 |
產品主要尺寸
|
公稱通徑DN/mm |
尺寸/mm |
重量/kg |
||||||||
|
L |
D |
D1 |
D0 |
d0 |
M |
b |
Z-φd |
H |
||
|
80 |
260 |
260 |
195 |
85 |
75 |
M125×4 |
60 |
6-φ36 |
940 |
410 |
|
100 |
290 |
300 |
235 |
103 |
85 |
M155×4 |
75 |
8-φ39 |
962 |
470 |
|
125 |
320 |
330 |
255 |
120 |
103 |
M175×4 |
78 |
8-φ42 |
955 |
580 |
